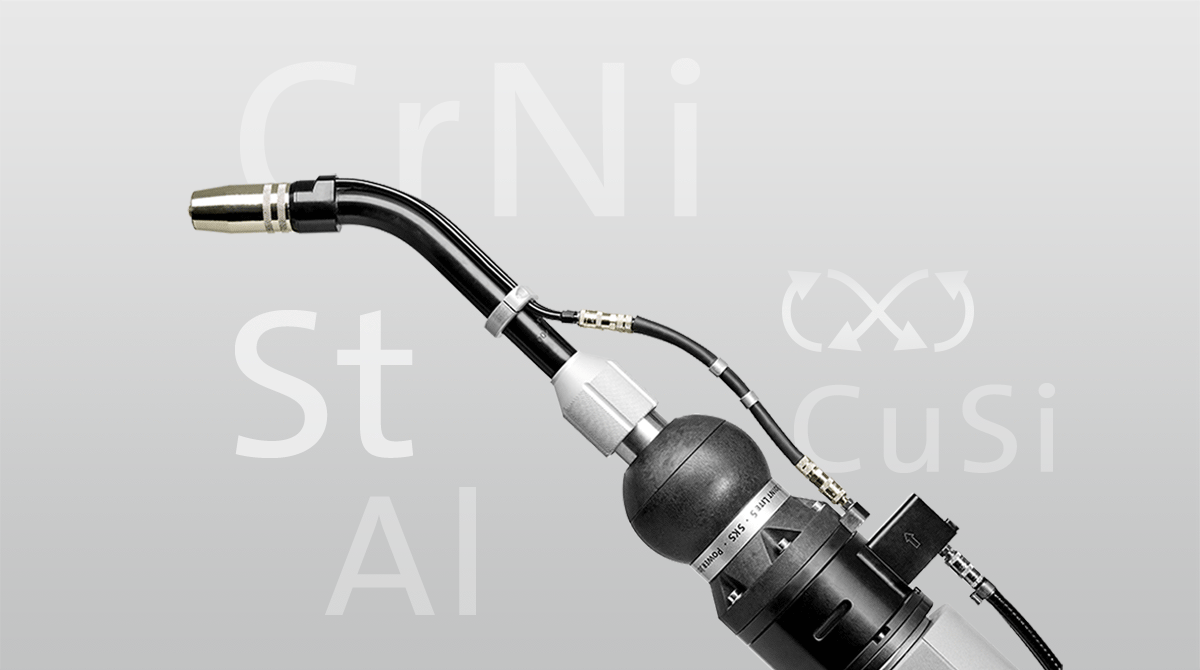

Water Joint Lite S:

Effizient bei extremer Belastung

Das Water Joint Lite S-Brennersystem perfektioniert das Zusammenspiel von Schweißanlagen und Robotern mit innenliegendem Brennerkabel und ermöglicht den Einsatz in höheren Leistungsbereichen. Zur Erfüllung mancher Schweißaufgaben ist eine zusätzliche Kühlung zur Erhöhung der Standzeit der Verschleißteile erforderlich. SKS hat für Anwendungen mit überdurchschnittlich hohen Einschaltzeiten und/oder sehr hoher Rückstrahlwärme die Brennersysteme Water Joint und Water Joint Lite S entwickelt. Während bei anderen Brennerausrüstungen die Wasserkühlung dazu genutzt wird, Leitungsquerschnitte zu reduzieren, geht SKS hier andere Wege und ergänzt die hochbelastbaren, luftgekühlten Brennersysteme mit einer zusätzlichen Wasserkühlung.

Im Falle des Lite S wird hierbei die im industriellen Serieneinsatz vielfach bewährte Drehkupplung des Power Joint Lite S durch eine ebenfalls endlos drehbare Wasserkupplung ergänzt. Der Water Joint Lite S verfügt somit über die gleichen technologischen Vorteile eines entkoppelten Brennerkabels. Dabei überträgt die Drehkupplung des Water Joint Lite S neben Schweißstrom, Schutzgas, Luft und Draht auch das Kühlwasser. Das innovative wassergekühlte Brennersystem unterstützt den Roboter dabei, seine Bewegungspotentiale voll ausnutzen zu können. Zeitintensives Zurückdrehen der Handachsen oder Begrenzungen der Knickachsen gehören der Vergangenheit an – der Roboter kann jeden gewünschten Punkt auf dem schnellsten Weg erreichen.

Perfekte Ergänzung des Roboters

Der äußerst stabile und starre Aufbau des Water Joint Lite S unterstützt die interne Kollisionserkennung des Robotersystems sehr wirkungsvoll und perfektioniert sein Zusammenspiel mit der Schweißanlagen. Kollisionen mit dem Bauteil oder der Vorrichtung können so in alle Richtungen (X, Y, und Z) schnell detektiert werden. Ein weiterer Vorteil: Das Vermeiden von zusätzlicher Verkabelung und der Mechanik einer Abschaltdose reduziert die Kosten des Gesamtsystems deutlich.

SKS Brennerhalswechsel am Beispiel des SKS Schweißbrenners Power Joint

Brennerhalswechsel SKS Power Joint

SKS Power Joint – endlos drehbar

  • Vorteile Water Joint Lite S:

    • Übertragung der elektrischen Energie und aller Medien wie Gas, Luft, Draht und Kühlwasser
    • Unbegrenzt drehbar, ohne mechanischen Anschlag
    • Keine Begrenzung der Knickachsen
    • Keine Torsionsbelastung des Brennerschlauchpaketes
    • Wasserkühlung zur Erhöhung der Standzeiten bei hohen Einschaltdauern/Schweißströmen
    • Drahtseelen-Schnellwechselsystem
    • Werkzeugloses Schnellwechselsystem des Präzisionsbrennerhalses
    • Zeitersparnis durch Wegfall von Umorientierungen; der Brenner erreicht jeden beliebigen Punkt auf kürzestem Weg
    • Unterstützt die interne Kollisionserkennung des Robotersystems
    • Reduktion von Bauteilen spart Kosten

Water Joint Lite S Features

Endlos drehbar

Ja Nein

Zusatzwerkstoffe

Aluminium niedriglegierte Stähle hochlegierte Stähle Kupfer-legierungen Nickelbasis-werkstoffe

Schweißprozesse

microMIG & microMIG-cc KF-Puls Pulse MIG-Löten MIG/MAG

Kühlung

Luft Wasser

Endlos drehbar

Ja

Nein

Zusatzwerkstoffe

Aluminium

niedriglegierte Stähle

hochlegierte Stähle

Kupfer-legierungen

Nickelbasis-werkstoffe

Schweißprozesse

microMIG & microMIG-cc

KF-Puls

Pulse

MIG-Löten

MIG/MAG

Kühlung

Luft

Wasser

Für alle gängigen Industrieroboter

Gewicht:

1,60 kg

Max Leistung:

420 A bei 60 % ED

Drahtdurchmesser:

0,8 – 1,6 mm

TCP-Genauigkeit:

± 0,20 (bei 400 mm)
