Zubehör Schweißmaschinen
SKS Verbindungs-Kits – Zubehör zur perfekten Montage am Roboter: Konsolen und Spannschellen
Ein System ist erst perfekt, wenn auch den Detaillösungen ein hohes Maß an Aufmerksamkeit geschenkt wird. Um mit unterschiedlichen Robotern kompatibel zu sein, hat SKS detaillierte Entwicklungsarbeit geleistet: Für alle gängigen Schweißroboter konstruiert SKS zur Montage der Brennersysteme und Schweißmaschinenkomponenten roboterspezifische Lösungen.
So bietet SKS ein großes Sortiment verschiedener Flansche zur perfekten Roboter-Arretierung der SKS Brennersysteme an. Mit stabilen Spannschellen-Sets können die Kabel und Leitungen sauber an den Roboterarmen befestigt werden. Der roboterseitige Teil der Verbindungspakete kann über eine Verbindungskonsole von den unbewegten Teilen (Zuführung zur Stromquelle) getrennt werden, so dass bei Wartungsarbeiten der roboterseitige Teil schnell und einfach ausgetauscht werden kann.
Für die gängigen Robotertypen gibt es Montagekonsolen, um die SKS Drahtvorschübe auf den Robotern zu installieren.
Bildgalerie Verbindungs-Kits
Drahtzuführung:
Für den SKS Drahtvorschub PF5
Mit der neuen Drahtführung wird die hohe Effizienz des Gesamtsystems bis hin zum Drahtfass erweitert.
- Drahteinlaufkörper für PF5 mit Schnellwechselverschluss
- Anschlussnippel für FlexiGlide mit Knickschutz
- Drahtzuführung FlexiGlide
- Anschlussnippel für FlexiGlide ohne Knickschutz
- Aufhängung für FlexiGlide mit Knickschutzfeder
- Wanddurchführung für FlexiGlide mit Schnellverschluss
Download FlexiGlide
Übersicht FlexiGlide Drahtzuführung
Vorteile der SKS FlexiGlide-Drahtzuführung
Vorteile der SKS FlexiGlide-Drahtzuführung
- Beste Gleiteigenschaften reduzieren die Motorbelastung des Drahtvorschubes
- Minimierter Drahtabrieb und geringere Verschmutzung im Drahtvorschub und Brennersystem
- Geringes Gewicht mit hoher Eigenstabilität für einfachste Verlegung
- Länge kann durch Kunden frei bestimmt werden
- Kostengünstiger Austausch: lediglich die FlexiGlide-Drahtführung muss getauscht werden, Anschlussnippel sind wiederverwendbar
- Optimierte Materialien für lange Lebensdauer und hohe Standzeiten
Wassermodul WM-01:
Wasserüberwachung Doppeldraht an PF5
Die Sicherstellung der Wärmeabfuhr ist ein wesentlicher Faktor für hohe Standzeiten des Schweißsystems. Das in neue und vorhandene Schweißsysteme einfach integrierbare Wassermodul WM-01 erkennt die Wasserdurchflussmenge und gibt bei Unterschreitung ein Signal aus, damit dieses nicht negativ beeinträchtigt wird und schnell wieder einsatzbereit ist. Die Einbindung erfolgt mittels gängiger Industrieanschlüsse.
Bildgalerie Wassermodul WM-01
Ausblasventil ABV-01:
Für Montage an Drahtvorschubkonsole
Das Ausblasventil ABV-01 ermöglicht eine gesteuerte Säuberung des Brenner-Frontends mittels Druckluft. Dieses kann flexibel montiert werden. Die Ansteuerung erfolgt über 24V DC.
Download Ausblasventil ABV-01
Schutzgas-Sparventil
Beim Schutzgas-Schweißen werden meistens einstufige Druckminderer mit Manometeruhr oder Flowmeter eingesetzt. Wenn nach dem Schweißvorgang das Magnetventil der Schweißanlage schließt, baut sich zwischen Schweißanlage und Druckminderer ein Überdruck im Gaszuführschlauch auf. Wird der Schweißvorgang anschließend wieder gestartet, baut sich dieser Gasüberdruck ungenutzt ab. Durch die Verwendung des Schutzgas-Sparventils wird der Aufbau dieses Überdruckes auf ein Minimum reduziert. Untersuchungen beim Punkt- und Heftschweißen haben eine Kostenersparnis von bis zu 50 % ergeben.
Der Vorteil des Schutzgas-Sparventils liegt darin, dass der Arbeitsdruck nur bei 1,2 bar liegt (normal 4,5 bar) und deshalb der Staudruck auch wesentlich geringer ist, d. h. das Schutzgas-Sparventil bringt Vorteile beim Zünden des Schweißbrenners und eine somit hohe Gasersparnis.
Das Schutzgas-Sparventil gewährleistet einen konstanten Gasfluss während des kompletten Schweißprozesses. Der Staudruck im Schlauchpaket zwischen Schweißgerät und Druckminderer entfällt fast vollständig. Einfache Verwendung an bestehenden Flaschen- und Entnahmestellen-Druckminderern ist gewährleistet, da das Schutzgas-Sparventil nur den Druck reduziert und nicht den Durchfluss. Es ist in der Regel keine weitere Einstellung erforderlich.
Download Schutzgas-Sparventil
Bildgalerie Schutzgas-Sparventil
Gas-Flow-Sensor:
Der nächste Schritt zu mehr Prozesssicherheit

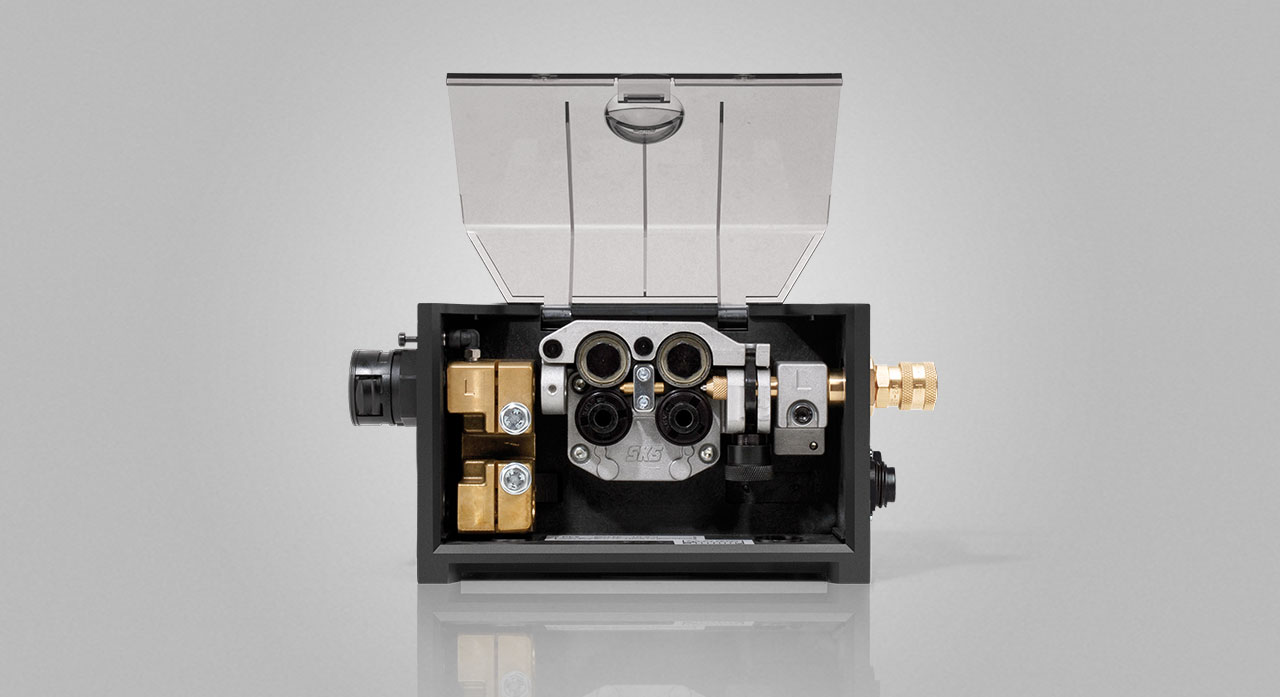

Der industriell bewährte Drahtvorschub Power Feeder PF5 wurde in seiner Funktionalität mit einer weiteren Überwachungsfunktion ausgestattet: mit einem integrierten Gas-Flow-Sensor. Gerade bei aufwendigen Bauteilen kann die Unterschreitung der notwendigen Gasflussmenge zu hohen Kosten führen, da das Bauteil unter Umständen nicht mehr verwendbar ist; im besten Falle kann es nur noch durch eine aufwendige Nacharbeit "gerettet" werden. Daher ist der PF5 nun in einer Variante mit integriertem Gas-Flow-Sensor verfügbar. Die Soll- und Ist-Gasmengen sind an der Schweißprozesssteuerung ablesbar. Zudem kann bei Unter-/Überschreitung der Werte ein Alarm ausgelöst werden.
Download Gas-Flow-Sensor
Ferrit-Sensor FS-01
Der Ferrit Sensor FS-01 ermöglicht es, sicher zwischen ferritischen und nicht-ferritischen (z. B. austenitischen) Stahldrähten aufgrund unterschiedlicher magnetischer Eigenschaften zu unterscheiden. Dazu wird das Gerät in die Drahtzuführung eingebunden und der Schweißdraht durch die Öffnung des FS-01 geleitet. Ist dieser Draht ferritisch, so wird eine Spannung von +24 V auf den Signalausgang des Gerätes durchgeschaltet. Durch die Zuordnung einer Schweißdrahtart (ferritisch / nichtferritisch) zu den jeweiligen Bauteilen kann nun eine falsche Verwendung verhindert werden. Bei Verwendung ferritischer Drähte kann hierdurch auch erkannt werden, ob tatsächlich ein Draht eingelegt ist.
Download Ferrit-Sensor
Bildgalerie Ferrit-Sensor FS-01
Drahtendesensor WES-01
Für Montage an Drahtvorschubkonsole (optional)
Die Minimierung von Fehlerquellen beeinflusst die Standzeiten der Schweißsysteme positiv und Bauteilausschuss sowie Nacharbeit werden verringert. Hierzu bietet SKS einfache Lösungen mit großem Effekt. So erkennt der Drahtendesensor WES-01 das Ende des Drahtes, das Schweißsystem wird automatisiert gestoppt und das Drahtfass kann gewechselt werden. Zur Erhöhung der Effizienz können begonnene Schweißnähte mit der verbleibenden Reserve an Draht in der Drahtzuführung fertig geschweißt werden. Der Drahtendesensor WES-01 erlaubt eine einfache Integration/Nachrüstung von SKS Drahtzuführungssystemen. Die zuverlässige Detektion von Drahtmaterialien wie z. B. St, CrNi, Al erfolgt mittels integriertem Näherungssensor.
Download Drahtendesensor
Bildgalerie Drahtendesensor WES-01
